7,62-мм специальный штык-нож разведчика (НРС-2)

Специальный штык-нож разведчика (НРС-2) - образец комбинированного оружия, в конструкции которого объединены элементы как холодного, так и огнестрельного оружия. Он имеет клинок с пилой и ножны, которые можно использовать как саперные ножницы, снабженные защитой от электрического тока напряжением до 400 В.

Однозарядное огнестрельное устройство - ствол с патронником и ударно-спусковым механизмом - размещается в рукояти штыка-ножа и предназначено для стрельбы 7,62-мм специальными бесшумными патронами СП-4. Для заряжания устройство извлекается из рукояти. Начальная скорость выстрелянной из него пули - 185-200м/с. Дальность убойного действия - до 25м.

Общий вид штыка-ножа с огнестрельным устройством показан на рис.1.

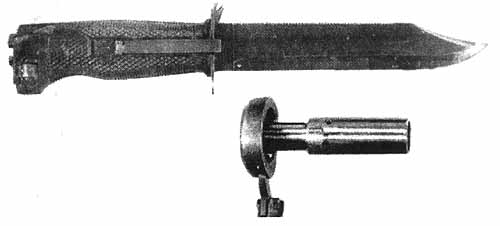

Рис. 1. Специальный штык-нож разведчика (НРС-2) с огнестрельным устройством





Следы и видоизменения на патронах



следы бойка и поверхности (дна) боевой личинки на капсюле гильзы;

след конца переднего звена поршня патрона на дне (торце стального сердечника) пули;

след канала ствола (первичные и полей нарезов, следы дна нарезов отсутствуют) на пуле;

след рабочего конца извлекателя гильзы на передней поверхности ее фланца и в проточке;

из дульца стреляной гильзы выступают два звена телескопического поршня, заклиненные пороховыми газами.

Форма и основные размеры указанных следов показаны на рис. 2, 3.





Рис. 2. Следы огнестрельного устройства штыка-ножа (НРС-2) на гильзах и пулях патрона СП-4: а - на дне гильзы; б - на дне (торце стального сердечника) пули; в - гильза после выстрела; 1 - бойка; 2 - извлекателя; 3 - конца переднего (внутреннего) звена поршня





Рис. 3. Следы полей нарезов канала ствола на пуле
